CDATA ONT FD511G-X-F690 XPON BRIDGE SC/UPC, 1 LAN
CDATA ONT FD511G-X-F690 XPON BRIDGE SC/UPC, 1 LAN
ONT / ONU de fibra óptica · doble modo XPON
ONT XPON
FD511G-X-F690
CDATA
El equipo que convierte la fibra óptica que llega a tu casa o local en un puerto de red Gigabit. Detecta solo si la central de tu proveedor es GPON o EPON y se configura en ese modo, y trabaja con OLT de Huawei, ZTE, Fiberhome y Alcatel-Lucent.
01 Velocidad del enlace · escala común 2.5 Gbps
Son las velocidades del estándar óptico, no lo que vas a medir en tu computadora: ese ancho de banda se reparte entre todos los abonados de la misma central y lo que llega a tu casa lo define el plan que contrataste. Además la salida es un puerto Gigabit, así que el tope real por cable es 1 Gbps.
02 Ventana de potencia óptica · escala -30 a 0 dBm
La barra marca entre qué potencias trabaja el equipo. Por debajo del extremo izquierdo (sensibilidad) no ve la señal y enciende el LED LOS; por encima del derecho (saturación) le llega demasiada luz y también falla. Si tu instalación queda fuera de esa ventana, el problema está en la fibra, no en el ONT.
03 Qué llega en la caja y qué se instala alrededor
ONT CDATA FD511G-X-F690

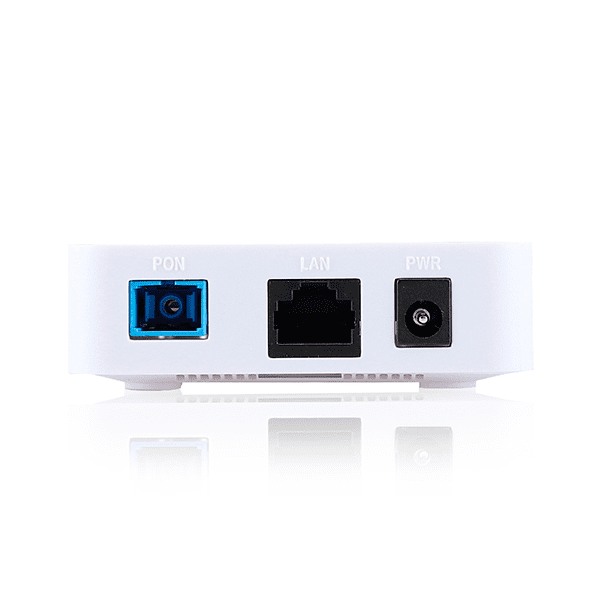

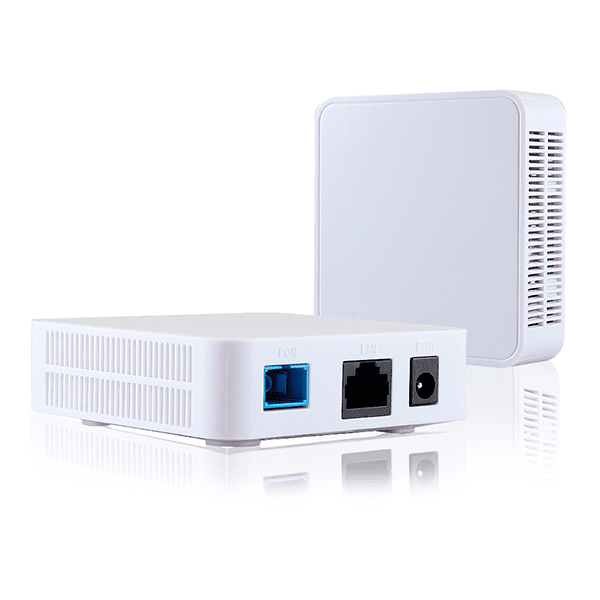

La unidad de 78 × 78 × 23.5 mm y 62.7 g, con 1 puerto óptico, 1 puerto Gigabit y los indicadores PWR / PON / LOS / LAN.
IncluidoFuente externa DC 12 V / 0.5 A
El fabricante especifica alimentación por adaptador externo. No pudimos verificar la lista de empaque oficial: confirma el contenido al recibir.
Normalmente incluidoPatch cord o pigtail de fibra
El tramo de fibra que une la roseta con el ONT va aparte, y su conector debe coincidir con el del equipo.
Se adquiere aparteRouter o access point WiFi
Este ONT no emite WiFi. Entrega un solo puerto Gigabit por cable; si quieres red inalámbrica, conectas tu router a ese puerto.
Se adquiere aparteAutorización de tu proveedor de internet
El ONT debe quedar registrado en la central del operador (por número de serie, MAC, LOID o contraseña). Sin ese paso no da servicio.
Depende del operadorCorresponde únicamente al ONT. No incluye fibra, patch cord, router WiFi, instalación ni el aprovisionamiento que debe hacer tu proveedor de internet en su central.
04 Lo que hace
Se adapta solo
Identifica si la central es GPON o EPON y conmuta al modo que corresponde, sin que tengas que elegirlo tú.
OLT de terceros
El fabricante declara compatibilidad con OLT de Huawei, ZTE, Fiberhome y Alcatel-Lucent, además de las normas IEEE 802.3ah e ITU-T G.984.
Administrable a distancia
OMCI en GPON y OAM en EPON, más interfaz web, TR-069 y Telnet. El operador puede actualizarlo de forma remota.
Etiquetado flexible
Modos transparent, tag, translate y trunk, con aislamiento de puerto y control de flujo para encajar en el diseño de red del operador.
Preparado para IPTV
IGMP v2 con VLAN de multicast y modos transparent, snooping y proxy, que es lo que usan los servicios de televisión sobre fibra.
Avisa cuando se corta
Alarma por corte de energía y LED LOS dedicado: el técnico distingue rápido entre falta de luz y fibra rota.
05 Límites que conviene saber antes de comprar
APC o UPC: verifícalo
La hoja técnica del fabricante dice SC/APC (férula verde, pulido en ángulo), pero varios distribuidores publican este mismo código como SC/UPC (azul). No son intercambiables sin pérdida de señal. Escríbenos antes de comprar y confirmamos la unidad exacta.
No reparte internet solo
Tiene un único puerto de red y ninguna antena. Es la terminal de fibra, no un router: necesitas un equipo WiFi conectado a ese puerto.
Es de interior
Opera de 0 a 40 °C y con humedad de 10 % a 90 % sin condensación. No va en poste, caja de calle ni gabinete expuesto al sol.
Tu operador debe habilitarlo
Un ONT no se activa solo. Si tu proveedor no acepta equipos del cliente o no registra el número de serie en su central, el equipo no dará servicio.
Sin batería de respaldo
Se alimenta con fuente externa de 12 V. Si se corta la luz se apaga y pierdes el enlace, salvo que lo conectes a un UPS aparte.
100 m por cable
El puerto Ethernet llega a 100 metros de cable. Para distancias mayores hace falta un switch intermedio u otro medio de transmisión.
Preferimos decirte esto antes y no después. Si tu caso pide WiFi integrado, varios puertos LAN o telefonía, escríbenos y te proponemos el equipo que sí corresponde.
Ficha técnica completa 34 parámetros
| A · Identidad y modo de operación | |
|---|---|
| Marca | CDATA (Shenzhen C-Data Technology) |
| Modelo | FD511G-X-F690 |
| Tipo de equipo | ONU / ONT XPON de sobremesa |
| Modos PON | EPON y GPON, conmutación automática según la OLT |
| Normas | IEEE 802.3ah e ITU-T G.984 |
| Clase GPON | FSAN G.984.2, Class B+ |
| Clase EPON | 1000BASE-PX20+ simétrico |
| Aplicación típica | FTTH, acceso a internet |
| B · Puerto óptico | |
| Conector | SC/APC, monomodo de fibra única (dato del fabricante, ver límites) |
| Velocidad GPON | 2.488 Gbps bajada / 1.244 Gbps subida |
| Velocidad EPON | 1.25 Gbps simétrico |
| Longitud de onda | Transmisión 1310 nm / recepción 1490 nm |
| Sensibilidad de recepción | GPON -28 dBm / EPON -27 dBm |
| Potencia de saturación | GPON -8 dBm / EPON -3 dBm |
| Potencia de transmisión | GPON 0.5 a 5 dBm / EPON 0 a 4 dBm |
| C · Puerto LAN e indicadores | |
| Puertos LAN | 1 × RJ45 10/100/1000 Mbps autonegociable |
| Modo de transmisión | Full duplex / half duplex, Auto-MDI/MDI-X |
| Distancia por cable | 100 m |
| Indicadores LED | PWR, PON, LOS y LAN |
| D · Software y gestión | |
| Gestión GPON | OMCI / WEB / TR-069 / Telnet |
| Gestión EPON | OAM / WEB / TR-069 / Telnet |
| Autenticación | Auto / MAC / SN / LOID con contraseña |
| VLAN | Transparent, tag, translate y trunk |
| Conmutación | Aprendizaje MAC con límite, aislamiento de puerto, control de flujo, supresión de tormenta broadcast |
| Multicast | IGMP v2, IGMP VLAN, modos transparent / snooping / proxy |
| Seguridad | Firewall, filtro por MAC y URL, control de acceso web y Telnet remoto |
| Capa 3 | Doble pila IPv4/IPv6, NAT, DHCP cliente y servidor, PPPoE cliente y pass-through, ruteo estático y dinámico |
| Otras funciones | DBA, límite de tasa y ancho de banda por puerto, alarma por corte de energía, EMS vía SNMP |
| E · Eléctrico, ambiental y físico | |
| Alimentación | Adaptador externo DC 12 V / 0.5 A |
| Consumo | Menor a 3 W |
| Dimensiones | 78 × 78 × 23.5 mm |
| Peso | Aproximadamente 62.7 g |
| Temperatura de operación | 0 a 40 °C |
| Humedad | 10 % a 90 %, sin condensación |
Datos que no pudimos confirmar 4
Preferimos decir qué no sabemos antes que inventarlo:
- Distancia máxima del enlace. Algunos distribuidores mencionan hasta 20 km, pero esa cifra no aparece en la hoja técnica del fabricante que consultamos. El alcance real depende del presupuesto óptico de tu red, no solo del ONT.
- Versión con BOSA C+. Circula una hoja técnica de este mismo modelo rotulada “C+ BOSA”, mientras que la que leímos declara Class B+ con sensibilidad de -28 dBm. Si tu proyecto necesita presupuesto óptico ampliado, confirmemos la versión antes de comprar.
- Modo bridge de fábrica. El código comercial lo describe como bridge, pero la hoja técnica también lista NAT, PPPoE y ruteo. No pudimos verificar con qué modo sale configurado de fábrica ni qué versión de firmware trae.
- Contenido exacto de la caja. El equipo está; el detalle de fuente, patch cord y manual no lo pudimos verificar en documentación oficial.
